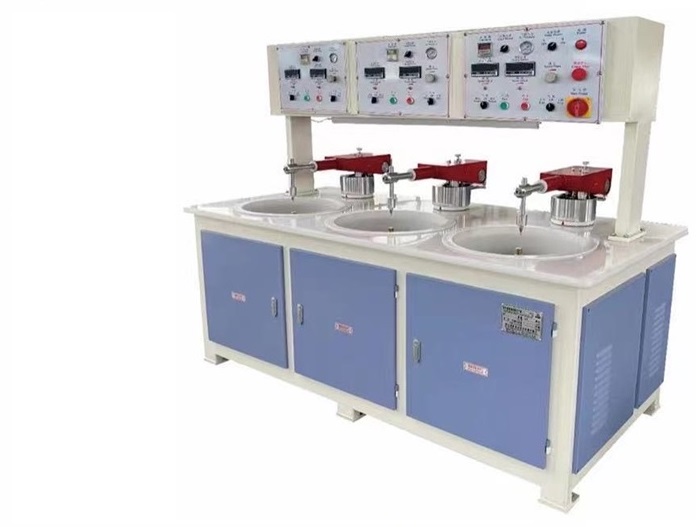

Станок полировально-доводочный
Станок полировально-доводочный предназначен для тонкого шлифования, полирования и доводки сферических (выпуклых,вогнутых) и плоских поверхностей одиночных заготовок или блоков заготовок оптических деталей методом притира с применением свободного абразива.
| Характеристики | Ед. изм. | Величина |
| Максимальный диаметр инструмента | мм | 300 |
| Количество шпинделей | — | 3 (три) рабочие параметры каждого шпинделя и соответствующей ему качающейся рамы регулируются индивидуально |
| Расстояние между шпинделями | мм | 700 |
| Диаметр таза | мм | 620 |
| Скорость вращения шпинделей | об/мин | 0,24 -120 с бесступенчатой регулировкой |
| Частота качания поводка | колебаний/мин | 0,15-70 с бесступенчатой регулировкой |
| амплитуда качания эксцентрикового диска | мм | амплитуда качания эксцентрикового диска 100 |
| амплитуда качания рычага | мм | амплитуда качания рычага 320 |
| Диаметр качающегося рычага | мм | 35 |
| Размеры полировального штифта | мм | Диаметр 20, длина 260 |
| Способ крепления инструмента | — | конус Морзе №4, макс.31,5 мм, мин. 28,8 мм, длина 55-58 мм |
| Соединительная резьба | — | М27 |
| Давление качающегося рычага | кг | давление каждого качающегося рычага, обеспечиваемое сжатым воздухом, регулироваться индивидуально в диапазоне 0÷90 |
| Расстояние между концевыми поверхностями шпинделя и центром качающегося рычага | мм | 260 |
| Регулировка симметричности движения качающегося рычага относительно центра шпинделя в диапазоне | мм | ≤ 1 |
| Точность шпинделя | мм | ≤ 0.008 |
| Электропитание | — | 380 В, 50 Гц |
| Потребляемая мощность | кВт | 9 |
| Кромки рабочего стола | — | нержавеющая сталь |
| Скорость вращения шпинделя и частота колебаний должна отображаться в цифровом виде с погрешностью | — | ± 3 % |
| Подшипник шпинделя | — | не ниже 5 класса точности по ГОСТ 520 (ISO) |
| Количество приводов шпинделя | шт | 3 |
| Количество приводов качаний поводков | шт | 3 |
| Мощность серводвигателя/асинхронного электродвигателя | кВт | 0,75 |
